Как читать горизонтали на карте: высота, склоны и долины
Сначала найдите высоты, затем посчитайте промежутки между линиями и рассмотрите их форму. Две придуманные схемы помогают увидеть холм и долину ручья.
Начните с одной линии
Горизонталь соединяет точки с одинаковой высотой относительно принятого на карте уровня отсчёта. Поэтому линия с подписью «120 м» показывает целый набор мест на высоте 120 м. Это не тропа и не граница отвесной стены.
Представьте горизонтальную плоскость, которая пересекает холм на высоте 120 м. Горизонталь проходит там, где плоскость встречается с поверхностью земли. Теперь мысленно поднимите плоскость на 10 м. Если посмотреть на получившиеся линии сверху, станет понятнее, как горизонтали изображают объёмный холм на плоском листе.
Обе схемы в этом разборе придуманы для объяснения. Они не изображают реальные места и не имеют горизонтального масштаба. По подписям можно вычислять перепады высот, но расстояния на местности из этих рисунков получить нельзя.
Перед подсчётом прочитайте легенду
Найдите единицы высоты и высоту сечения рельефа: перепад между соседними основными горизонталями. Метры и футы — разные единицы. Сечение описывает изменение высоты, а не ширину промежутка на бумаге. На карте могут быть дополнительные горизонтали; сначала выясните по легенде, как они обозначены, и только потом считайте полные ступени высоты.
На схеме холма высоты указаны в метрах, а сечение равно 10 м. Четыре замкнутые линии вложены друг в друга. Снаружи к центру они подписаны так: 100, 110, 120 и 130 м. Значения увеличиваются к центру, значит, в этом примере поверхность повышается внутрь.
Холм: четыре линии, три ступени

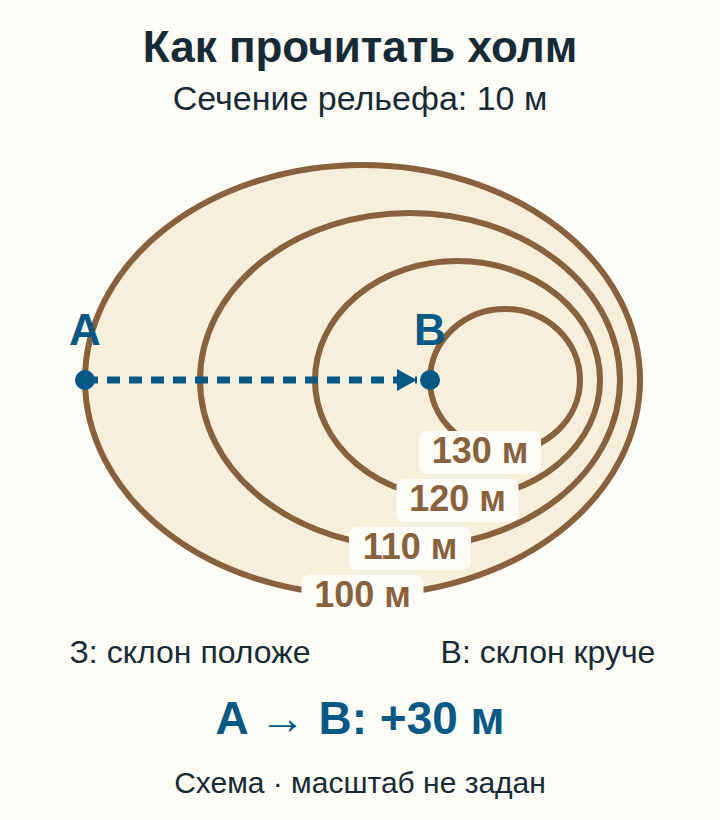

Текстовое описание схемы холма: четыре вложенные замкнутые горизонтали подписаны 100, 110, 120 и 130 м. Слева, с западной стороны, расстояния между ними большие; справа, с восточной, маленькие. Точка A находится на западной стороне горизонтали 100 м, точка B — на западной стороне горизонтали 130 м. Точная высота вершины не отмечена.
От A до B считаем изменения: 100 → 110, затем 110 → 120 и, наконец, 120 → 130. Получаются три промежутка по 10 м и подъём на 30 м. Вычитание высот конечных точек даёт тот же результат: 130 − 100 = 30 м. Это разница высот конечных точек. По ней нельзя узнать суммарный набор высоты на произвольном маршруте с подъёмами и спусками.
Четыре видимые линии не означают четыре подъёма по 10 м. Начальная горизонталь лишь задаёт точку отсчёта. Само нахождение на ней ещё не добавляет одну ступень высоты.
О чём говорят расстояния между линиями
На одной карте при одинаковом сечении близкие горизонтали показывают более крутой склон, чем широко разнесённые. Сравнивайте промежутки поперёк линий. Там, где горизонтали сближены, те же 10 м по высоте набираются за меньшее горизонтальное расстояние.
На нашей схеме обе стороны холма проходят через одни и те же четыре высоты. На восточной стороне они помещаются в более узкой полосе, поэтому склон там круче. На западной стороне линии разнесены шире. При этом перепад между горизонталями 100 и 130 м с обеих сторон одинаков.
Для такого сравнения нужны одинаковые масштаб карты и сечение рельефа. Если увеличить рисунок, линии разойдутся дальше, хотя сам склон не изменится. Схема без масштаба позволяет сравнить две стороны внутри одного рисунка, но не вычислить угол наклона в градусах.
Долина: проследите высоты вдоль ручья
Пересекая долину ручья, горизонтали изгибаются остриём против течения, к более высокой части местности. На хребте или его выступе изгибы могут смотреть вниз по склону. Поэтому одной буквы V недостаточно: проверяйте подписи высот и соседние линии.

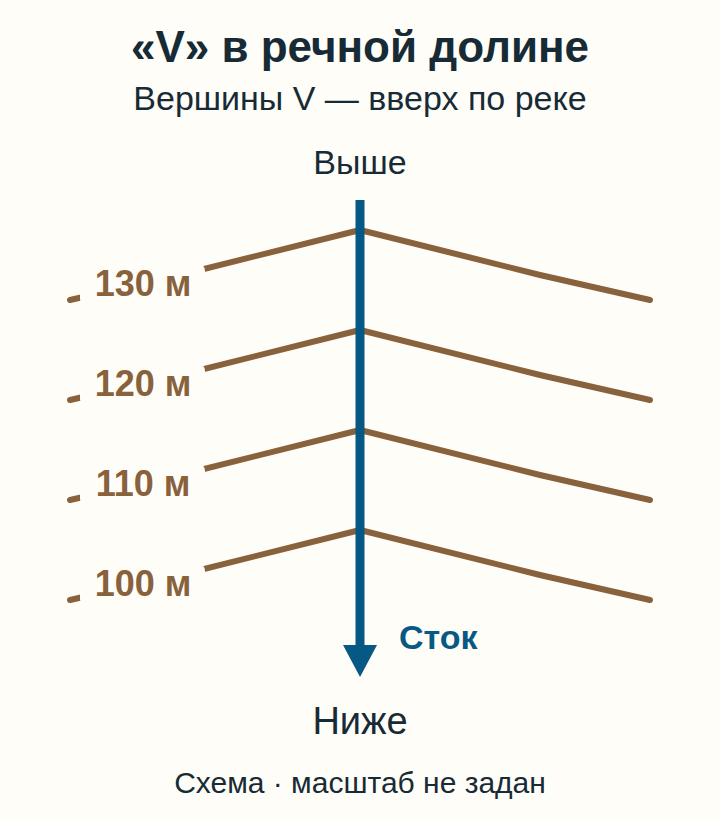

Текстовое описание схемы долины: ручей идёт вертикально вниз по странице. Сверху вниз его пересекают горизонтали 130, 120, 110 и 100 м. Каждая образует V с остриём вверх по странице, к большим значениям высоты. Ручей течёт вниз по странице, в сторону, противоположную этим остриям.
Проследите ручей на рисунке: 130 → 120 → 110 → 100. Высота уменьшается суммарно на 30 м. Если перевернуть лист, острия будут смотреть в другую сторону на столе, но более высокая часть долины останется той же. Поэтому надёжнее говорить «к большим высотам», чем просто «вверх на картинке».
Замкнутая линия ещё не даёт высоту вершины
Замкнутые горизонтали могут изображать и впадину. Прежде чем решать, повышается или понижается поверхность внутри контура, сопоставьте подписи высот и условные знаки из легенды.
Самая внутренняя линия нашего холма имеет высоту 130 м. Это высота линии, а не точная отметка вершины. Измеренное значение для вершины на схеме отсутствует. Записать 135 м, потому что это середина до следующей ступени, означало бы добавить сведения, которых у нас нет.
Посчитайте перепад высот
Выберите ответ или раскройте пояснения к ответам, чтобы проверить расчёт без кнопок.
Ответы и пояснения
- 40 м: Здесь четыре линии приняты за четыре промежутка. Между этими четырьмя линиями только три промежутка.
- 30 м: 110 − 80 = 30 м. Три промежутка: 80→90, 90→100 и 100→110.
- 110 м: 110 м — высота конечной точки. Вопрос в том, насколько она выше начальной точки на высоте 80 м.
Попробуйте другое сечение
На второй воображаемой карте сечение рельефа равно 20 м. Точка P лежит на горизонтали 160 м, точка Q — на горизонтали 220 м. Сначала запишите всю последовательность высот, затем вычислите подъём. Можно ли из этих же данных узнать горизонтальное расстояние между P и Q?
Ответ: 160 → 180 → 200 → 220 — три промежутка, поэтому Q выше на 60 м. Горизонтальное расстояние неизвестно: нам не задали ни положение точек, ни масштаб. Привычка разделять эти два вопроса пригодится при чтении следующей карты.
